為提高城市道路的通行能力，確保行人過街安全、方便，城市人行天橋的建設日益增多。人行天橋在城市建設項目中雖是小項目,但因?yàn)樗幱诔鞘惺袇^(qū),直接為市民所使用,對群眾使用舒適性最易產生影響，目前存在較多由于天橋振幅過大帶來的天橋改造情況。
1、自振頻率與共振風險
人行天橋的自振頻率是影響舒適性的關鍵因素之一。當橋梁的自振頻率接近或等于行人步頻（通常在1.6~2.5 Hz之間）時，容易引發共振現象，導致橋梁振動幅度增大，進而降低行人舒適性并可能引發恐慌。
為避免主橋的固有自振頻率與步行頻率較接近而引起主梁振動及撓度過大，引起行人感到不適，甚至危及天橋安全，因此《城市人行天橋與人行地道技術規范》第2.5.4條規定:“為避免共振,減少行人不安全感，天橋上部結構豎向自振頻率不應小于3Hz?！?/span>
2、舒適性評價標準

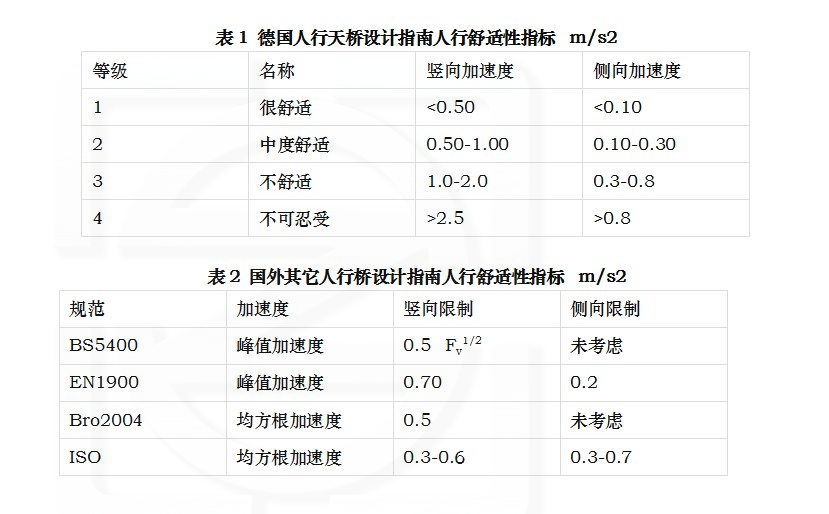

舒適性評價通常以橋梁的峰值加速度和振動響應作為指標。德國規范建議橋梁的加速度限值應小于0.96 m/s2，以滿足CL1等級的舒適性要求。此外，中國規范也對豎向和橫向自振頻率提出了最低限值：豎向≥3 Hz，橫向≥1.2 Hz，以避免共振。
3、人群荷載的影響
行人密度對橋梁振動響應有顯著影響。研究表明，當行人密度增加時，橋梁的峰值加速度也會隨之增大，從而降低舒適性。
4、敏感人群的影響
不同年齡段的行人對振動的感知差異較大。研究發現，青年人群對振動的敏感度最高，老年人群最低。因此，在設計時需充分考慮不同人群的需求。
5、設計考慮的因素
1）結構形式與跨度
天橋的結構形式（如梁式、拱式、懸索式等）和跨度直接影響其自振頻率。跨度越大，自振頻率通常越低。
2）材料特性
材料的彈性模量和密度對自振頻率有顯著影響。彈性模量越高，自振頻率越高；密度越大，自振頻率越低。
3）截面尺寸與剛度
天橋的截面尺寸和剛度（如梁高、梁寬）會影響其抗彎和抗扭能力，進而影響自振頻率。剛度越大，自振頻率越高。
4）支撐條件
天橋的支撐方式（如固定支座、滑動支座）會影響其邊界條件，從而影響自振頻率。固定支撐通常會增加自振頻率。
5）外部荷載與環境
風荷載、行人荷載、溫度變化等外部因素會改變天橋的動力特性，進而影響其自振頻率。
6、減振措施
為提高橋梁的舒適性，設計中常采取如下措施：
1)調整自振頻率：通過優化結構剛度和質量分布，合理布置梁高，使橋梁的自振頻率避開敏感頻率區間，減少材料用量，節約投資。

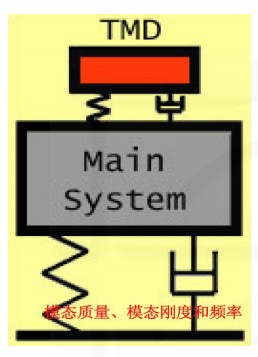

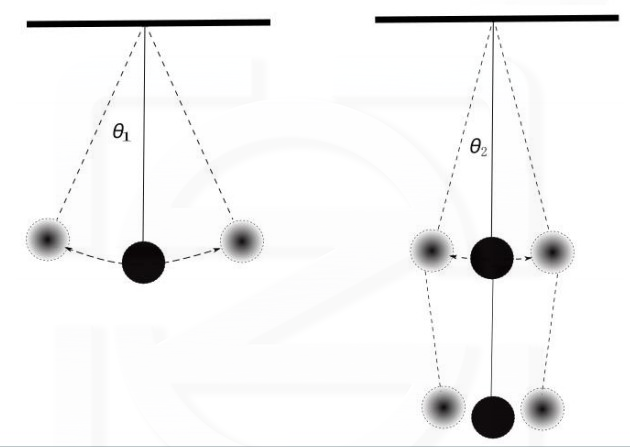

2)使用調諧質量阻尼器（TMD）：在橋梁關鍵位置安裝TMD可有效減少振動響應。當結構在外激勵作用下產生振動時，TMD的質量塊會產生與主結構異相的振動，TMD的相對運動所產生的力反作用到結構上，從而減小結構的振動，使其對主結構的振動產生抑制作用，最終達到減小結構振動反應的目的；阻尼能夠消耗大量的振動能量，同時增大振動控制的頻寬。
3)合理布置人群荷載：根據行人步頻和橋梁結構特性，合理加載人群荷載以避免共振，使用過程中加強運營管理及告示。
7、結語
國內外規范對人行天橋的舒適性要求存在差異。例如，德國規范強調避免共振頻率，而中國規范則更注重加速度限值。實際工程中，需結合規范要求和具體情況進行設計和驗算。
圖文 | 結構分院
