巡津橋計算跨徑38.83m，矢高7.77m，矢跨比1/5，橋梁全長38m，橋梁全寬5m，橋面凈寬4m，橫斷面布置為：4m（凈）+2×0.25m（欄桿）=4.5m。

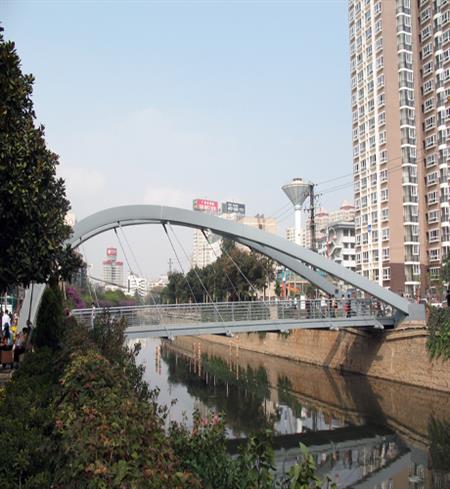

本橋采用魚腹式拱跨越盤龍江，橋梁拱肋設置為“人”字形，拱肋與橋面系間設置斜吊桿，使橋梁在立面和橫斷面視覺上都成“人”字形，打造小“人”橋獨特的風景，突出跨盤龍江小“人”橋的景觀效果。
本橋由魚腹式拱肋搭配斜吊桿與橋面系相連，魚腹式拱美觀、大方，氣勢宏偉，具有現代氣息，搭配斜吊桿，線形流暢，橋面系縱、橫梁結構高度小，橋梁整體視覺效果通透，結構線形輕盈、流暢、活潑，橋型結構新穎，線條簡潔流暢，像一條出水金魚橫臥于盤龍江上。
全橋拱肋平面呈“X”形，拱肋立面呈魚腹式異型拱，拱肋截面高800mm、寬600mm，為等截面鋼箱拱，拱軸線方程為x=t-y/i=t-1.0913y，y=4ft(1-t/L)/L=0.8t(1-t/38833)，拱肋計算跨徑L=38833mm，矢跨比1/5，計算矢高f=7766.6mm，斜率i=tg42.5°=0.9163。
橋面系梁采用3根截面尺寸300×400mm的箱形梁加橫向聯系桿件制作而成，系梁在橋梁立面呈圓弧形，圓弧半徑R=235.7m；橫梁采用φ245×18mm的無縫鋼管，橫梁與系梁焊接連成整體，通過拉桿與拱肋連接。設計概算230萬元設計概算230萬元
|
